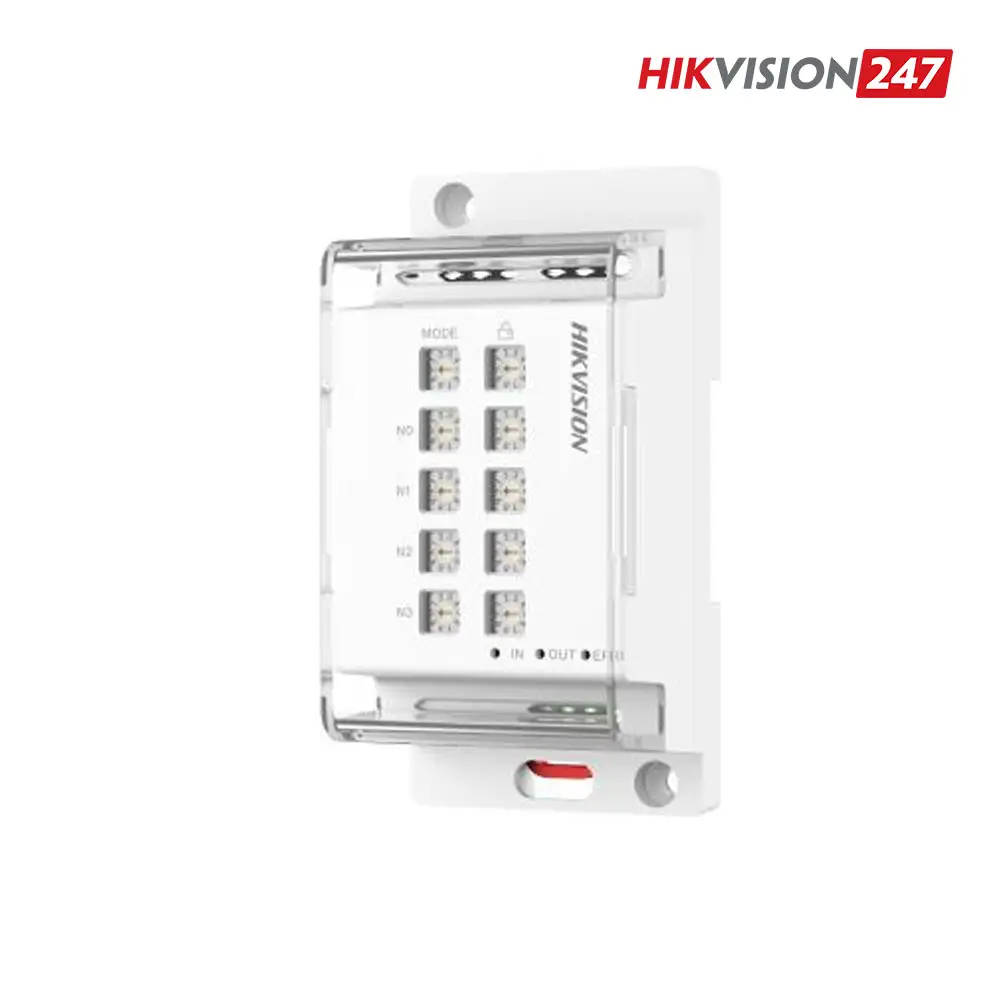

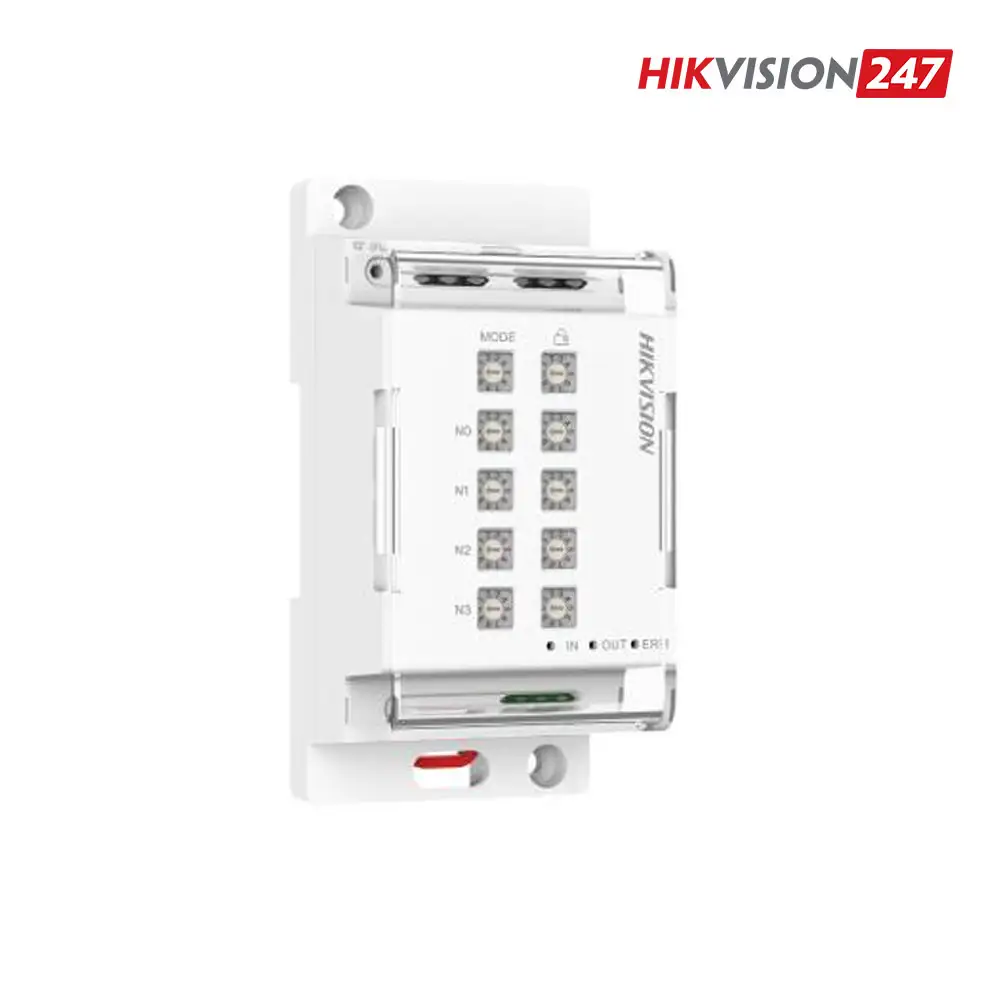

DS-KA-RL1E2 là module relay Hikvision dành cho hệ thống 2-wire HD, hỗ trợ điều khiển relay để kích hoạt khóa cửa và hệ thống chiếu sáng. Thiết bị có 2 đầu vào báo động, giao diện 2 dây gồm 1 đầu vào và 1 đầu ra, cài đặt thủ công bằng rotary switch. Thiết kế nhỏ gọn, hỗ trợ lắp DIN rail hoặc bắt vít, thuận tiện khi mở rộng hệ thống video intercom.
Liên hệ
- Liên hệ để biết thêm chi tiết
DS-KA-RL1E2 là module relay được thiết kế để mở rộng khả năng điều khiển trong hệ thống 2-wire HD Hikvision. Thay vì chỉ tập trung vào chức năng liên lạc nội bộ, thiết bị cho phép relay tham gia điều khiển khóa cửa và hệ thống chiếu sáng, đáp ứng tốt hơn nhu cầu triển khai video intercom tại căn hộ, biệt thự và các công trình cần kiểm soát cửa.
Điểm đáng chú ý của DS-KA-RL1E2 là thiết kế gọn, hỗ trợ cài đặt thủ công thông qua rotary switch, có 2 đầu vào báo động và giao diện 2-wire gồm 1 đầu vào, 1 đầu ra. Thiết bị sử dụng nguồn 48 V từ DS-KAD7060EY hoặc DS-KAD7061EY, đồng thời hỗ trợ lắp trên thanh DIN hoặc bắt vít, giúp kỹ thuật viên linh hoạt hơn khi bố trí trong hệ thống.
Chức năng quan trọng của DS-KA-RL1E2 là hỗ trợ điều khiển relay để kích hoạt khóa và hệ thống chiếu sáng. Nhờ đó, module có thể trở thành một thành phần mở rộng hữu ích trong hệ thống intercom 2-wire HD, đặc biệt ở những công trình cần kết hợp liên lạc cửa với điều khiển thiết bị ngoại vi.
Khả năng này giúp hệ thống trở nên linh hoạt hơn khi triển khai tại nhà ở, biệt thự, căn hộ hoặc các khu vực cần kiểm soát cửa ra vào.
DS-KA-RL1E2 hỗ trợ thiết lập thủ công thông qua rotary switch. Cơ chế này giúp kỹ thuật viên thực hiện các thiết lập cần thiết trực tiếp trên thiết bị, phù hợp với yêu cầu triển khai và bảo trì hệ thống tại công trình.
Module được trang bị 2 giao diện 2-wire, trong đó có 1 đầu vào và 1 đầu ra. Thiết kế này phù hợp với kiến trúc hệ thống 2-wire HD của Hikvision và tạo thuận lợi cho việc kết nối module vào hệ thống.
DS-KA-RL1E2 còn có 2 đầu vào báo động, giúp tăng khả năng kết nối trong các phương án triển khai kiểm soát cửa và video intercom.
Thiết bị được trang bị 3 chỉ báo trạng thái gồm IN, OUT và ERROR. Các chỉ báo này hỗ trợ kỹ thuật viên nhận biết trạng thái đầu vào, đầu ra và lỗi trong quá trình lắp đặt, kiểm tra hoặc bảo trì.
Ngoài ra, module còn có nút Reset, hữu ích khi cần thực hiện thao tác khởi tạo lại thiết bị trong quá trình vận hành.
DS-KA-RL1E2 có kích thước chỉ 52,5 × 104 × 42,1 mm, thuận tiện khi bố trí trong khu vực kỹ thuật. Thiết bị hỗ trợ cả rail mounting và screw mounting, giúp kỹ thuật viên lựa chọn phương án lắp đặt phù hợp với tủ điện hoặc điều kiện thực tế của công trình.
Với chức năng điều khiển relay cho khóa và chiếu sáng, DS-KA-RL1E2 phù hợp cho các hệ thống video intercom 2-wire HD cần bổ sung khả năng điều khiển thiết bị ngoại vi. Sản phẩm có thể được cân nhắc cho nhiều mô hình triển khai như:
Trước khi lựa chọn, nên kiểm tra kiến trúc hệ thống, thiết bị phân phối và yêu cầu điều khiển thực tế để bảo đảm module phù hợp với cấu hình đang sử dụng.
Việc lắp đặt module relay cần được thực hiện theo sơ đồ hệ thống và tài liệu kỹ thuật của nhà sản xuất. Trước khi thi công, kỹ thuật viên nên xác định rõ vị trí module, đường 2-wire, thiết bị cấp nguồn và tải cần điều khiển.
Đối với hệ thống kiểm soát khóa cửa, việc đấu nối điện cần được thực hiện bởi kỹ thuật viên có chuyên môn và tuân thủ tài liệu lắp đặt chính thức để hạn chế lỗi kết nối hoặc sử dụng sai tải.
DS-KA-RL1E2 nên được lắp đặt tại khu vực đáp ứng điều kiện nhiệt độ và độ ẩm được nhà sản xuất công bố. Tránh đặt module ở vị trí có nguy cơ ngưng tụ hơi nước, nguồn nhiệt cao hoặc khu vực dễ chịu tác động cơ học.
Trong quá trình bảo trì, nên kiểm tra định kỳ đầu nối 2-wire, nguồn cấp và trạng thái các đèn IN, OUT, ERROR. Nếu hệ thống xuất hiện lỗi, cần kiểm tra sơ đồ đấu nối và tài liệu kỹ thuật trước khi thay đổi cấu hình thiết bị.
DS-KA-RL1E2 là lựa chọn phù hợp khi hệ thống 2-wire HD Hikvision cần bổ sung module relay để điều khiển khóa hoặc chiếu sáng. Thiết kế nhỏ gọn, cài đặt bằng rotary switch, 2 đầu vào báo động, giao diện 2-wire và khả năng lắp DIN rail giúp sản phẩm thuận tiện cho nhiều phương án triển khai thực tế.
Liên hệ ngay để nhận báo giá DS-KA-RL1E2, kiểm tra khả năng tương thích và được tư vấn cấu hình hệ thống phù hợp. Lựa chọn đúng module ngay từ đầu sẽ giúp quá trình lắp đặt, mở rộng và vận hành hệ thống video intercom thuận tiện hơn.
| Thông số | Chi tiết DS-KA-RL1E2 |
|---|---|
| Giao diện thiết bị | |
| Đầu vào báo động | 2 |
| Giao diện mạng | Không hỗ trợ |
| Giao diện 2-wire | 2 cổng, gồm 1 cổng đầu vào và 1 cổng đầu ra |
| Giao diện nguồn | 48 V, cấp nguồn bởi DS-KAD7060EY hoặc DS-KAD7061EY |
| Thông số chung | |
| Nút chức năng | Nút Reset |
| Công suất tiêu thụ | ≤ 4 W |
| Đèn chỉ báo | 3 đèn: IN, OUT, ERROR |
| Nhiệt độ hoạt động | -10 °C đến 55 °C (14 °F đến 127 °F) |
| Độ ẩm hoạt động | 10% đến 90%, không ngưng tụ |
| Kích thước (R × C × S) | 52,5 × 104 × 42,1 mm (2.07" × 4.09" × 1.66") |
| Phương thức lắp đặt | Lắp trên thanh ray (rail mounting) hoặc bắt vít (screw mounting) |
