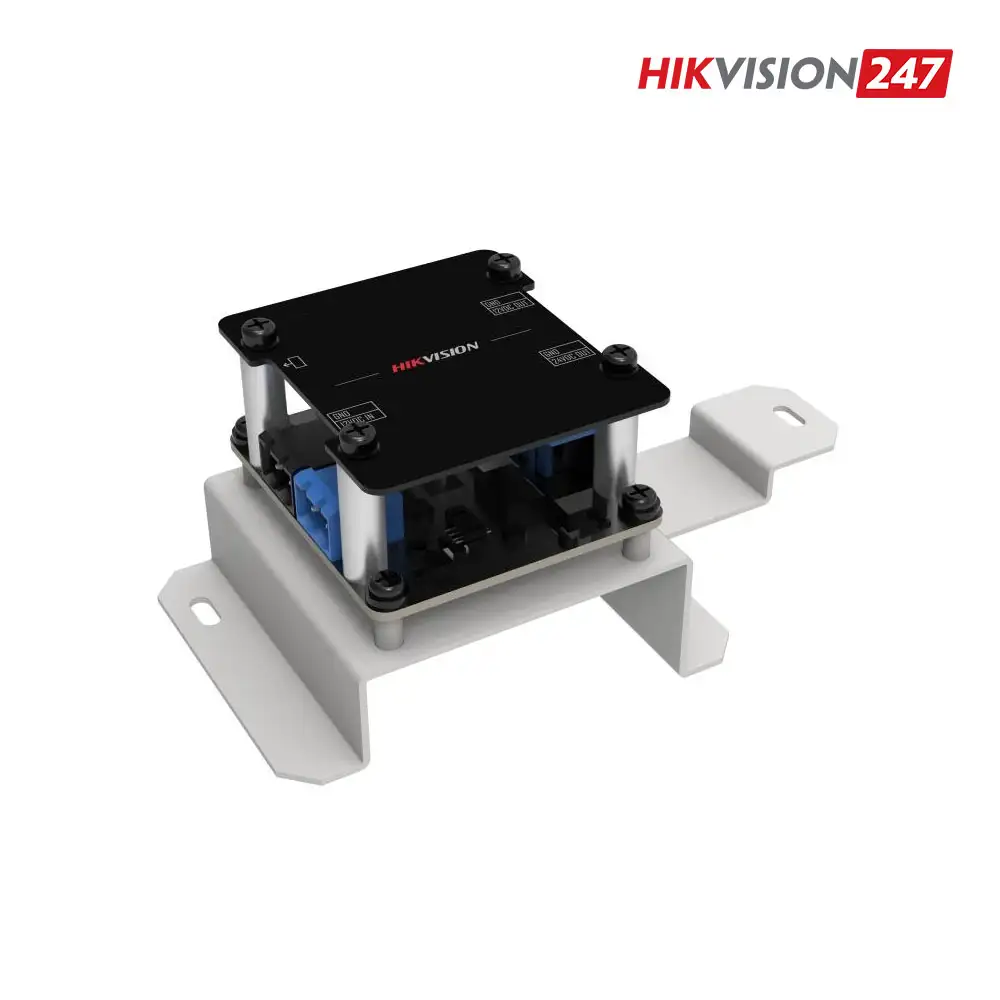

Module chuyển đổi nguồn khóa cửa Hikvision DS-K2M1224X

DS-K2M1224X là Power Conversion Module của Hikvision được phát triển cho hệ thống kiểm soát ra vào cần sử dụng khóa cửa 24 VDC. Khi được lắp vào access controller và kết nối đúng kỹ thuật, module cho phép chuyển đổi nguồn 12 VDC cấp cho khóa thành đầu ra 24 VDC, giúp giải quyết bài toán khác biệt điện áp giữa bộ điều khiển và khóa cửa.

Thay vì phải lựa chọn giải pháp nguồn rời chỉ để đáp ứng khóa 24 VDC, DS-K2M1224X cung cấp phương án chuyển đổi nguồn được thiết kế để tích hợp với bộ điều khiển truy cập tương thích. Đây là phụ kiện đáng cân nhắc cho các dự án access control cần triển khai khóa 24 V nhưng muốn duy trì kiến trúc cấp nguồn gọn gàng và đồng bộ.

Đặc điểm nổi bật của DS-K2M1224X

DS-K2M1224X chuyển nguồn 12 VDC sang 24 VDC như thế nào?

Chức năng cốt lõi của DS-K2M1224X là chuyển đổi điện áp phục vụ khóa cửa. Module nhận nguồn 12 VDC từ hệ thống access controller và cung cấp đầu ra 24 VDC để sử dụng với khóa có thông số điện tương thích.

Điều này đặc biệt hữu ích khi bộ điều khiển đang cung cấp nguồn 12 VDC nhưng thiết kế cửa yêu cầu sử dụng khóa 24 VDC. DS-K2M1224X đóng vai trò là module chuyển đổi nguồn nằm giữa nguồn của access controller và khóa cửa.

Đầu vào và đầu ra nguồn của DS-K2M1224X

Theo thông số kỹ thuật của nhà sản xuất, DS-K2M1224X sử dụng đầu vào 12 V, 2,5 A. Module hỗ trợ đầu ra 24 V, 1 A hoặc 12 V, 2 A.

Đây là thông số quan trọng cần kiểm tra trước khi lựa chọn khóa. Điện áp phù hợp không đồng nghĩa với mọi khóa 24 V đều có thể kết nối trực tiếp; dòng điện, công suất và đặc tính dòng khởi động của khóa cũng phải nằm trong giới hạn mà hệ thống hỗ trợ.

DS-K2M1224X hỗ trợ cấp nguồn cho khóa 24 V

Mục đích nổi bật của DS-K2M1224X là hỗ trợ triển khai khóa cửa sử dụng nguồn 24 VDC trong hệ thống access control phù hợp. Module cung cấp giao diện đầu ra 24 VDC dành cho khóa 24 V.

Theo hướng dẫn đấu nối của sản phẩm, giao diện 24VDC OUT chỉ được sử dụng cho khóa 24 V. Tài liệu hướng dẫn đưa ra cấu hình khóa 24 V, 0,25 A, công suất 6 W và quy định dòng khởi động cực đại trên mỗi khóa không vượt quá giới hạn của nhà sản xuất.

Khi lựa chọn khóa cho DS-K2M1224X, kỹ thuật viên cần kiểm tra đồng thời điện áp, dòng định mức, công suất và dòng khởi động. Việc khóa cùng sử dụng 24 VDC chưa đủ để kết luận rằng khóa đó phù hợp với module.

Đây là điểm quan trọng đối với các dự án thực tế, bởi tải điện vượt quá khả năng của đầu ra có thể khiến hệ thống vận hành không đúng thiết kế.

DS-K2M1224X vẫn hỗ trợ đầu ra khóa 12 V

Ngoài khả năng chuyển đổi sang 24 VDC, thông số của DS-K2M1224X còn công bố đầu ra 12 V, 2 A. Điều này tạo thêm phương án đấu nối khóa tùy theo yêu cầu của hệ thống.

Đối với giao diện 12VDC OUT, chỉ nên kết nối khóa 12 V và phải tuân thủ giới hạn tải của nhà sản xuất. Không đấu khóa 24 V vào đầu ra 12 V hoặc khóa 12 V vào đầu ra 24 V.

Lợi ích của DS-K2M1224X trong hệ thống kiểm soát ra vào

Trong một hệ thống access control, bộ điều khiển và khóa cửa không phải lúc nào cũng sử dụng cùng mức điện áp. Đây chính là tình huống mà DS-K2M1224X phát huy vai trò.

• Cho phép triển khai khóa 24 VDC với access controller tương thích.
• Chuyển đổi đầu ra nguồn 12 VDC thành 24 VDC.
• Giảm nhu cầu xây dựng một phương án chuyển đổi điện áp riêng cho chức năng này.
• Tích hợp module trực tiếp vào hệ thống điều khiển tương thích.
• Hỗ trợ cả phương án đầu ra 24 V và 12 V theo thông số kỹ thuật.

DS-K2M1224X được lắp đặt như thế nào?

DS-K2M1224X được thiết kế để lắp vào bên trong chassis của access controller tương thích. Quá trình lắp đặt liên quan trực tiếp đến nguồn điện, dây tiếp địa và kết nối bên trong bộ điều khiển, vì vậy cần được thực hiện bởi kỹ thuật viên có chuyên môn.

Trong quá trình thi công, cần thực hiện đúng vị trí lắp module, tiếp địa, kết nối nguồn vào và đầu ra khóa theo tài liệu kỹ thuật. Sau khi hoàn tất, hệ thống cần được kiểm tra lại trước khi đưa vào vận hành.

DS-K2M1224X phù hợp với access controller nào?

Tài liệu hướng dẫn của DS-K2M1224X sử dụng bộ điều khiển truy cập dòng DS-K27XX loại 1/2/4 cửa làm ví dụ đấu nối. Tuy nhiên, đây là ví dụ triển khai và không nên được hiểu là module mặc định tương thích với mọi access controller Hikvision.

Trước khi đặt hàng, khách hàng nên cung cấp chính xác model access controller đang sử dụng để kỹ thuật viên kiểm tra khả năng lắp module, nguồn điện và cấu hình khóa.

Cần kiểm tra gì trước khi mua DS-K2M1224X?

DS-K2M1224X là một module nguồn chuyên dụng, vì vậy việc lựa chọn cần dựa trên cấu hình điện thực tế thay vì chỉ dựa vào tên model.

Trước khi mua, nên kiểm tra chính xác model access controller, điện áp của khóa, dòng điện định mức, công suất khóa, dòng khởi động, số lượng khóa cần cấp nguồn và cách bố trí nguồn của toàn hệ thống.

Nếu dự án đang sử dụng access controller khác với model được thể hiện trong tài liệu hướng dẫn, cần xác nhận khả năng tương thích trước khi lắp. Không nên mặc định DS-K2M1224X có thể lắp cho toàn bộ dòng bộ điều khiển truy cập Hikvision.

Lưu ý khi đấu khóa với DS-K2M1224X

Việc đấu nguồn sai điện áp có thể ảnh hưởng đến khóa và hệ thống. Giao diện 12VDC OUT chỉ dành cho khóa 12 V, trong khi 24VDC OUT chỉ dành cho khóa 24 V.

Ngoài điện áp, cần kiểm tra giới hạn dòng điện và công suất. Đặc biệt với các loại khóa có dòng khởi động cao, kỹ thuật viên phải đối chiếu thông số của khóa với yêu cầu trong tài liệu DS-K2M1224X trước khi đấu nối.

Quá trình lắp module bên trong access controller cũng liên quan đến tiếp địa và kết nối nội bộ. Vì vậy, nên ngắt nguồn và thực hiện đầy đủ các bước an toàn điện theo hướng dẫn kỹ thuật trước khi thao tác.

DS-K2M1224X có phải bộ nguồn 24 V độc lập không?

Không. DS-K2M1224X là Power Conversion Module được thiết kế để lắp và làm việc cùng access controller tương thích. Sản phẩm không nên được hiểu hoặc quảng bá như một bộ nguồn 24 VDC độc lập thông thường.

Chức năng chính của module là nhận nguồn 12 VDC trong kiến trúc bộ điều khiển và cung cấp đầu ra phù hợp để giải quyết yêu cầu cấp nguồn cho khóa.

Liên hệ tư vấn và báo giá DS-K2M1224X

Hikvision DS-K2M1224X là lựa chọn phù hợp khi dự án kiểm soát ra vào cần chuyển đổi nguồn 12 VDC sang 24 VDC để sử dụng khóa cửa 24 V tương thích. Thiết bị được thiết kế để tích hợp vào access controller, giúp giải quyết yêu cầu chuyển đổi điện áp ngay trong kiến trúc hệ thống.

Để lựa chọn chính xác, khách hàng nên cung cấp model access controller, model khóa, điện áp, dòng điện, công suất và số lượng khóa cần kết nối. Những thông tin này giúp kỹ thuật viên kiểm tra khả năng tương thích và xây dựng phương án cấp nguồn phù hợp trước khi thi công.

Liên hệ ngay để được tư vấn DS-K2M1224X, kiểm tra tương thích với access controller và khóa cửa, hỗ trợ phương án lắp đặt cũng như nhận báo giá phù hợp cho dự án.
