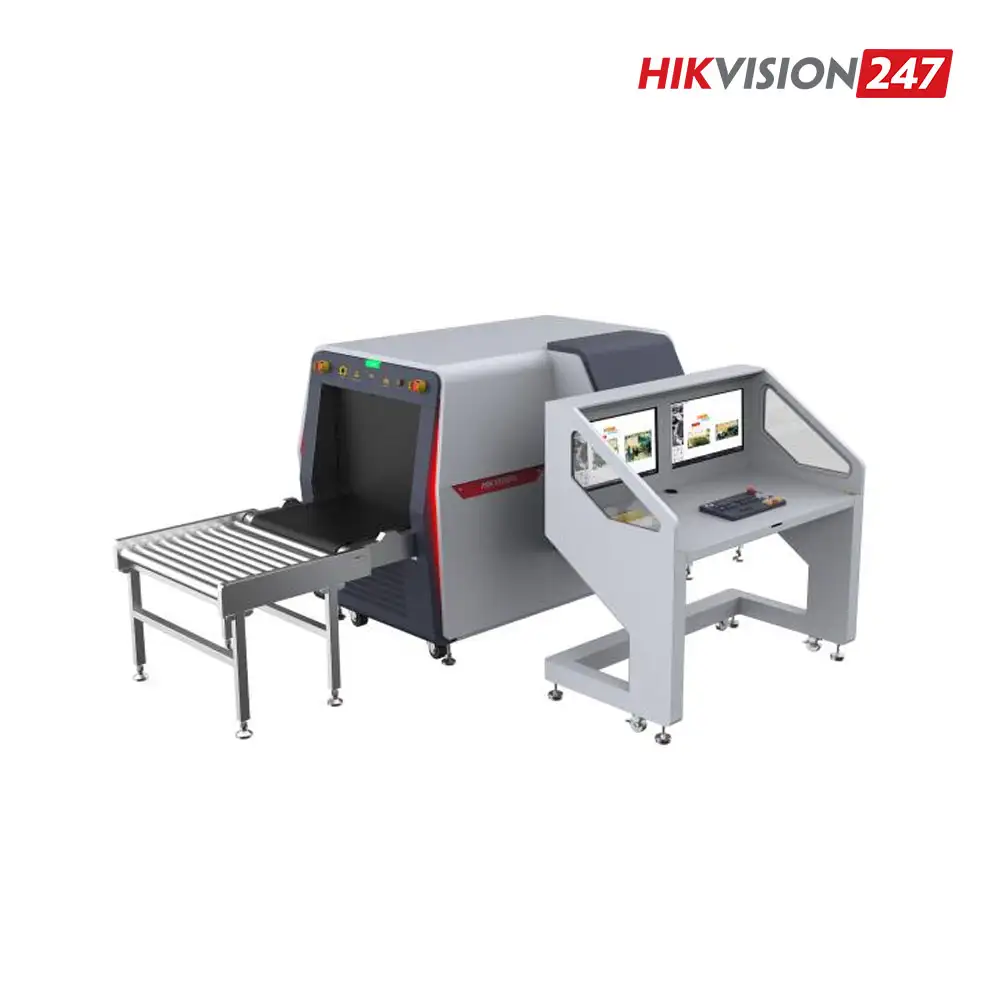

ISD-SC6550D-H4CVL là hệ thống soi chiếu X-Ray thông minh Dual-View và Dual-Energy với đường hầm 650 × 500 mm. Thiết bị tích hợp Raytina 2.0 HD, AI Deep Learning, phân loại vật liệu 3/6 màu, màn hình kép 23,8 inch 120 Hz và liên kết ảnh X-Ray với camera/video, phù hợp kiểm tra túi xách, hành lý, bưu kiện và kiện hàng cỡ nhỏ.
Liên hệ
- Liên hệ để biết thêm chi tiết
ISD-SC6550D-H4CVL là hệ thống soi chiếu X-Ray an ninh thông minh của Hikvision dành cho các checkpoint cần khả năng quan sát hành lý từ hai hướng và xử lý lượng dữ liệu kiểm tra chuyên sâu. Với công nghệ Dual-View, Dual-Energy, đường hầm 650 × 500 mm cùng 2 bộ phát X-Ray, thiết bị phù hợp để kiểm tra túi xách, hành lý xách tay, bưu kiện và các kiện hàng cỡ nhỏ tại nhiều khu vực kiểm soát an ninh.
Không chỉ tạo ảnh X-Ray, ISD-SC6550D-H4CVL còn kết hợp thuật toán Raytina 2.0 HD, nhận diện thông minh bằng Deep Learning, phân loại vật liệu 3/6 màu, màn hình kép 120 Hz và hệ thống camera giám sát. Khả năng liên kết ảnh X-Ray với hình ảnh và video thực tế giúp người vận hành thuận tiện hơn khi xác minh, tra cứu và truy vết các sự kiện kiểm tra an ninh.
Một trong những điểm đáng chú ý nhất của ISD-SC6550D-H4CVL là cấu hình Dual-View. Thiết bị sử dụng 2 bộ phát X-Ray với hướng chiếu ngang và hướng chiếu từ dưới lên, cung cấp hai hướng quan sát để hỗ trợ nhân viên phân tích vật thể bên trong hành lý.
Trong thực tế, nhiều vật thể có thể chồng lấp lên nhau khi nhìn từ một hướng. Việc bổ sung góc quan sát thứ hai cung cấp thêm dữ liệu để nhân viên đánh giá hình dạng và vị trí tương đối của vật thể mà không chỉ phụ thuộc vào một ảnh chiếu.
Dual-View đặc biệt đáng cân nhắc tại những checkpoint có yêu cầu kiểm tra chuyên sâu hoặc thường xuyên xử lý hành lý chứa nhiều vật dụng chồng lấp.
Bên cạnh Dual-View, ISD-SC6550D-H4CVL sử dụng công nghệ Dual-Energy để thu thập dữ liệu phục vụ phân biệt các nhóm vật liệu. Hệ thống có thể nhận biết số nguyên tử tương đương của vật thể và biểu diễn vật liệu bằng màu sắc khác nhau.
Thiết bị hỗ trợ chế độ phân loại 3 màu mặc định và chế độ 6 màu tùy chọn. Nhờ cách biểu diễn trực quan, nhân viên có thêm thông tin để phân tích thành phần bên trong hành lý.
Màu sắc trên ảnh X-Ray đóng vai trò hỗ trợ phân loại vật liệu, không nên được hiểu là kết luận tuyệt đối về loại vật thể. Người vận hành vẫn cần kết hợp màu sắc với hình dạng, mật độ, vị trí và quy trình kiểm tra thực tế.
ISD-SC6550D-H4CVL được tích hợp Raytina 2.0 HD Image Algorithm, thế hệ thuật toán tăng cường hình ảnh do hãng phát triển. Công nghệ này hướng tới cải thiện độ rõ của hình ảnh X-Ray để hỗ trợ người vận hành quan sát các chi tiết bên trong hành lý.
Thiết bị còn cung cấp nhiều công cụ xử lý hình ảnh như hiển thị màu hoặc đen trắng, tách vật liệu hữu cơ và vô cơ, chế độ âm bản, xuyên thấu cao/thấp, tăng giảm độ hấp thụ, tăng cường cạnh và các chức năng hỗ trợ làm nổi bật vật liệu nghi vấn.
Hệ thống hỗ trợ các công cụ phóng đại hình ảnh, trong đó datasheet công bố khả năng zoom đến 64X cùng chức năng kính lúp hình ảnh. Đây là công cụ hữu ích khi người vận hành muốn kiểm tra kỹ một vùng cụ thể trên ảnh X-Ray mà không làm gián đoạn toàn bộ quy trình phân tích.
Về khả năng tạo ảnh, ISD-SC6550D-H4CVL đạt độ phân giải dây 38 AWG tiêu chuẩn và 40 AWG điển hình theo điều kiện thử nghiệm của Hikvision. Khả năng xuyên thép đạt 32 mm tiêu chuẩn và 36 mm điển hình.
Hai bộ phát X-Ray có điện áp/dòng Anode 160 kV / 1,0 mA, hỗ trợ điều chỉnh, sử dụng cơ chế làm mát bằng dầu và chu kỳ hoạt động liên tục. Những thông số này cho thấy sản phẩm được thiết kế cho các checkpoint chuyên nghiệp cần vận hành soi chiếu thường xuyên.
ISD-SC6550D-H4CVL có đường hầm kích thước 650 mm rộng × 500 mm cao. Kích thước này hướng đến việc kiểm tra túi xách, vali, hành lý xách tay, bưu kiện và kiện hàng cỡ nhỏ.
Băng tải cao 600 mm và chịu tải đến 165 kg. Tốc độ băng tải có thể điều chỉnh ở các mức 0,2 m/s, 0,3 m/s hoặc 0,4 m/s, giúp đơn vị vận hành lựa chọn tốc độ theo lưu lượng và yêu cầu kiểm tra.
Khi lựa chọn máy, nên đối chiếu cả kích thước và trọng lượng kiện hàng thực tế với giới hạn của đường hầm và băng tải. Điều này giúp tránh trường hợp kiện hàng đủ kích thước nhưng vượt tải trọng hoặc ngược lại.
Hệ thống tích hợp thuật toán nhận diện Deep Learning do hãng phát triển kết hợp với công nghệ tạo ảnh X-Ray. Theo dữ liệu kỹ thuật hiện hành, thiết bị hỗ trợ nhận diện thông minh 35 nhóm với tổng cộng 64 loại mục tiêu.
AI có thể hỗ trợ làm nổi bật những đối tượng cần chú ý và đưa ra cảnh báo để nhân viên tiếp tục đánh giá. Điều này đặc biệt hữu ích trong những khung giờ có lưu lượng hành lý cao, khi nhân viên phải xử lý liên tục nhiều hình ảnh.
Khả năng nhận diện tự động không nên được hiểu là phát hiện chính xác tuyệt đối trong mọi điều kiện. Hiệu quả thực tế có thể thay đổi theo vật liệu, hình dạng, hướng đặt, mức độ chồng lấp của vật thể và dữ liệu mô hình.
Đối với checkpoint có yêu cầu an ninh cao, kết quả AI cần được kết hợp với đánh giá của nhân viên và quy trình kiểm tra thứ cấp phù hợp.
ISD-SC6550D-H4CVL cung cấp AI Platform, cho phép triển khai thêm các mô hình thông minh mới theo khả năng tương thích của hệ thống. Đây là điểm đáng chú ý đối với những dự án có nhóm vật thể cần kiểm soát đặc thù.
Trước khi triển khai mô hình tùy chỉnh, cần xác nhận yêu cầu về định dạng mô hình, firmware, phiên bản phần mềm và quy trình kiểm thử. Mô hình mới cũng nên được kiểm chứng bằng mẫu vật đại diện cho môi trường vận hành thực tế.
ISD-SC6550D-H4CVL sử dụng hệ thống màn hình kép 23,8 inch với độ phân giải 1920 × 1080 và tần số quét 120 Hz.
Tần số làm tươi cao giúp hình ảnh hiển thị mượt hơn và giảm hiện tượng nhấp nháy. Với các trạm kiểm tra phải vận hành trong thời gian dài, đây là đặc điểm hữu ích nhằm tạo điều kiện quan sát thuận lợi hơn cho nhân viên.
Cấu hình màn hình kép cũng phù hợp với lượng dữ liệu lớn của hệ thống Dual-View, giúp tổ chức không gian quan sát và xử lý hình ảnh hiệu quả hơn.
ISD-SC6550D-H4CVL tích hợp hệ thống giám sát sử dụng cảm biến Progressive Scan CMOS, hỗ trợ tối đa 6 kênh camera với độ phân giải lên đến 1920 × 1080. Các chuẩn nén video được hỗ trợ gồm H.265, H.264 và MJPEG.
Camera không chỉ phục vụ quan sát thông thường mà còn đóng vai trò quan trọng trong việc xây dựng mối liên kết giữa ảnh X-Ray, hình ảnh thực tế của hành lý và video tại checkpoint.
Package-Package Correlation cho phép liên kết hình ảnh X-Ray của hành lý với hình ảnh từ camera tại khu vực đường hầm.
Khi cần tìm lại một sự kiện, người quản lý có thể đối chiếu ảnh soi chiếu với hình ảnh thực tế của kiện hàng tương ứng. Điều này giúp dữ liệu kiểm tra có bối cảnh rõ ràng hơn so với việc chỉ lưu riêng ảnh X-Ray.
Video-Package Correlation liên kết hình ảnh X-Ray với video từ hệ thống camera. Khi xảy ra cảnh báo hoặc cần xác minh một trường hợp đã kiểm tra, nhân viên có thể sử dụng dữ liệu liên kết để xem lại tình huống tại thời điểm đó.
Event Traceback tiếp tục hỗ trợ quá trình này bằng khả năng truy xuất video liên quan đến hình ảnh X-Ray. Đây là chức năng hữu ích cho việc rà soát sự kiện, kiểm tra quy trình và xử lý các trường hợp cần xác minh sau khi hành lý đã rời checkpoint.
ISD-SC6550D-H4CVL hỗ trợ lưu trữ hơn 100.000 hình ảnh theo thông số công bố của nhà sản xuất. Hệ thống giám sát cũng hỗ trợ khả năng lưu trữ video trên 30 ngày theo cấu hình và điều kiện áp dụng.
Đối với dự án cần lưu dữ liệu lâu dài, nên tính toán dung lượng theo số lượng camera, độ phân giải, bitrate, thời gian hoạt động và chính sách lưu trữ thực tế.
Status Monitoring hỗ trợ theo dõi một số trạng thái tại vị trí vận hành như hút thuốc, sử dụng điện thoại, che khuất hoặc trạng thái trực theo khả năng của hệ thống.
Chức năng này có thể hỗ trợ đơn vị quản lý quy trình tại checkpoint. Khi triển khai giám sát nhân viên, cần xây dựng chính sách sử dụng dữ liệu rõ ràng, phân quyền truy cập và tuân thủ các yêu cầu về quyền riêng tư áp dụng tại đơn vị.
ISD-SC6550D-H4CVL hỗ trợ ba phương thức đăng nhập gồm nhận diện khuôn mặt, vân tay và mật khẩu. Điều này tạo sự linh hoạt khi phân quyền người vận hành và quản trị hệ thống.
Với checkpoint hoạt động theo nhiều ca, nên cấp tài khoản riêng cho từng người dùng hoặc nhóm vai trò thay vì chia sẻ tài khoản quản trị chung. Cách triển khai này giúp việc quản lý nhật ký và quyền truy cập rõ ràng hơn.
Thiết bị hỗ trợ Networking và kết nối HCP qua mạng để phục vụ quản lý dữ liệu nghiệp vụ kiểm tra an ninh. Đây là tính năng đáng quan tâm đối với dự án có nhiều máy soi hoặc nhiều checkpoint cần quản lý tập trung.
Trước khi triển khai, khách hàng nên xác nhận phiên bản HCP, firmware thiết bị, kiến trúc mạng, băng thông, yêu cầu lưu trữ và các chức năng tích hợp cần thiết.
Giá trị của ISD-SC6550D-H4CVL nằm ở việc kết hợp nhiều lớp dữ liệu trong cùng một quy trình kiểm tra. Dual-View cung cấp hai hướng quan sát, Dual-Energy hỗ trợ phân loại vật liệu, Raytina 2.0 nâng cao hình ảnh và Deep Learning bổ sung khả năng nhận diện tự động.
Khi xảy ra sự kiện, người vận hành có thể sử dụng dữ liệu X-Ray kết hợp với hình ảnh và video camera để hỗ trợ truy vết. Khả năng lưu trữ và kết nối HCP tiếp tục giúp hệ thống phù hợp với những dự án cần quản lý tập trung.
Nhờ đó, sản phẩm không chỉ đóng vai trò là máy tạo ảnh X-Ray mà còn có thể trở thành một thành phần trong hệ thống kiểm tra an ninh có khả năng lưu trữ, quản lý và tra cứu dữ liệu.
ISD-SC6550D-H4CVL là phiên bản Dual-View và Dual-Energy. Trong cùng nhóm sản phẩm, ISD-SC6550S-H4CVL sử dụng cấu hình Single-View và Dual-Energy.
Cả hai đều có đường hầm 650 × 500 mm và nhiều công nghệ xử lý hình ảnh, AI cũng như phân loại vật liệu tương đồng. Điểm khác biệt quan trọng là phiên bản D sử dụng hai hướng soi, trong khi phiên bản S sử dụng một hướng soi chính.
Nếu quy trình yêu cầu thêm góc quan sát để hỗ trợ phân tích vật thể chồng lấp, cấu hình Dual-View là phương án cần cân nhắc. Việc lựa chọn cuối cùng nên dựa trên yêu cầu nghiệp vụ, lưu lượng hành lý, mặt bằng và ngân sách dự án.
Trước khi đặt hàng, cần khảo sát mặt bằng và đối chiếu kích thước thực tế của thiết bị. Thân máy có kích thước khoảng 2311 × 1283 × 1285 mm, trong khi bàn vận hành có kích thước khoảng 1200 × 650 × 1180 mm. Trọng lượng tịnh của hệ thống khoảng 800 kg.
Do đó, cần kiểm tra lối vận chuyển, kích thước cửa, khả năng chịu tải của sàn, không gian dành cho băng tải đầu vào/đầu ra, vị trí bàn điều khiển và khoảng trống thao tác của nhân viên.
Nếu sử dụng camera, lưu trữ, Event Traceback và HCP, cần thiết kế hạ tầng mạng và chính sách lưu trữ ngay từ giai đoạn đầu của dự án.
Đây là thiết bị sử dụng tia X, vì vậy việc lắp đặt và vận hành phải tuân thủ các yêu cầu về an toàn bức xạ, cấp phép, kiểm định và quy định hiện hành tại địa điểm triển khai. Nhân viên vận hành cần được đào tạo theo hướng dẫn kỹ thuật và quy trình an ninh của đơn vị.
ISD-SC6550D-H4CVL là giải pháp đáng cân nhắc cho các dự án cần máy soi X-Ray Dual-View, đường hầm 650 × 500 mm, khả năng phân loại vật liệu và nhận diện thông minh. Hệ thống đặc biệt phù hợp khi dự án yêu cầu kết hợp soi chiếu với camera, lưu trữ dữ liệu và truy vết sự kiện.
Để xây dựng cấu hình phù hợp, khách hàng nên cung cấp kích thước và trọng lượng hành lý cần kiểm tra, lưu lượng qua checkpoint, diện tích lắp đặt, yêu cầu AI, số lượng camera, thời gian lưu video và nhu cầu tích hợp HCP.
Liên hệ để được tư vấn ISD-SC6550D-H4CVL, khảo sát mặt bằng, xây dựng phương án lắp đặt và nhận báo giá máy soi chiếu X-Ray Hikvision phù hợp với yêu cầu thực tế của dự án.
| Thông số kỹ thuật ISD-SC6550D-H4CVL | |
|---|---|
| Thông số kích thước | |
| Kích thước đường hầm | 650 × 500 mm (Rộng × Cao) |
| Kích thước tổng thể | 22870 × 1283 × 1285 mm (Dài × Rộng × Cao) |
| Thông số băng tải | |
| Chiều cao băng tải | 600 mm |
| Tốc độ băng tải | 0,2 / 0,3 / 0,4 m/s |
| Thông số hiệu suất | |
| Khả năng xuyên thấu | 32 mm |
| Độ phân giải dây | 38 AWG |
| Độ phân giải không gian | 1,0 mm |
| Liều bức xạ | |
| Liều tia X mỗi lần kiểm tra | < 5 μGy |
| Rò rỉ tia X | < 1 μGy/h (tại khoảng cách 100 mm từ vỏ thiết bị) |
| Thông số hiển thị | |
| Độ phân giải màn hình | 1920 × 1080 |
