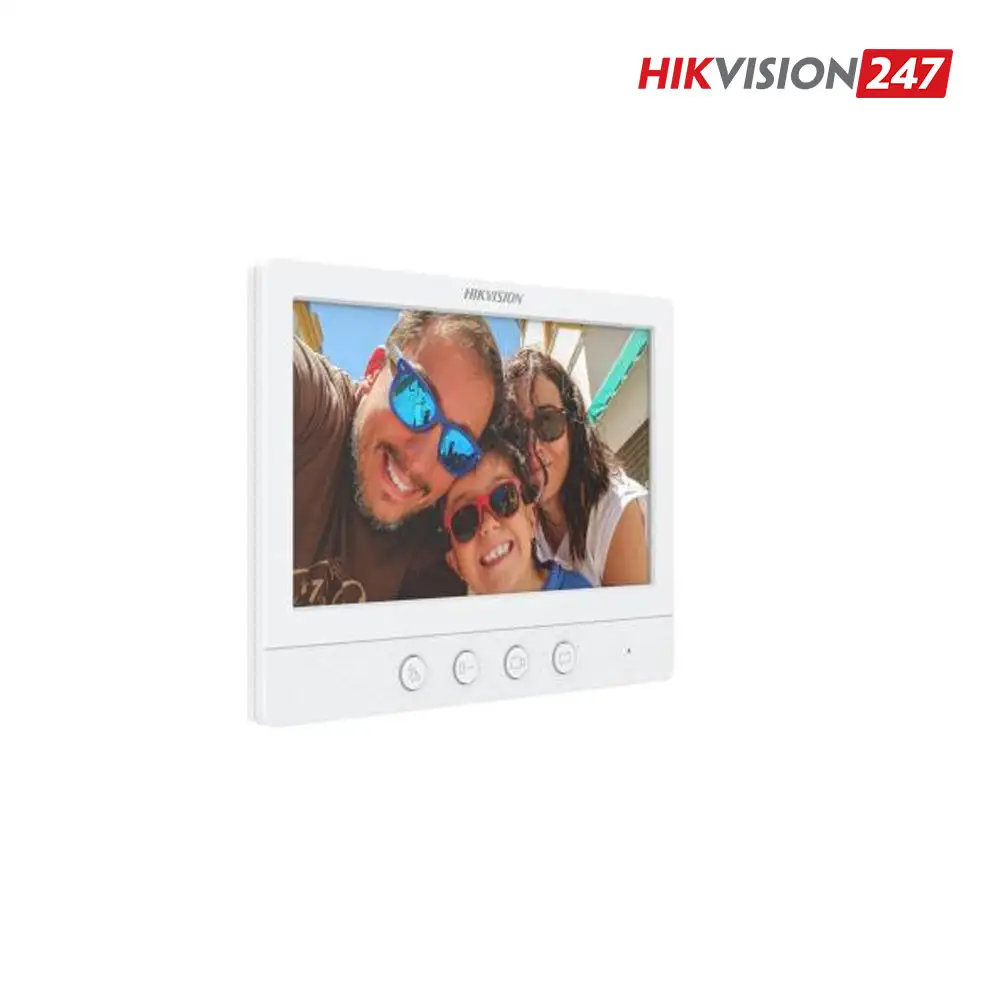

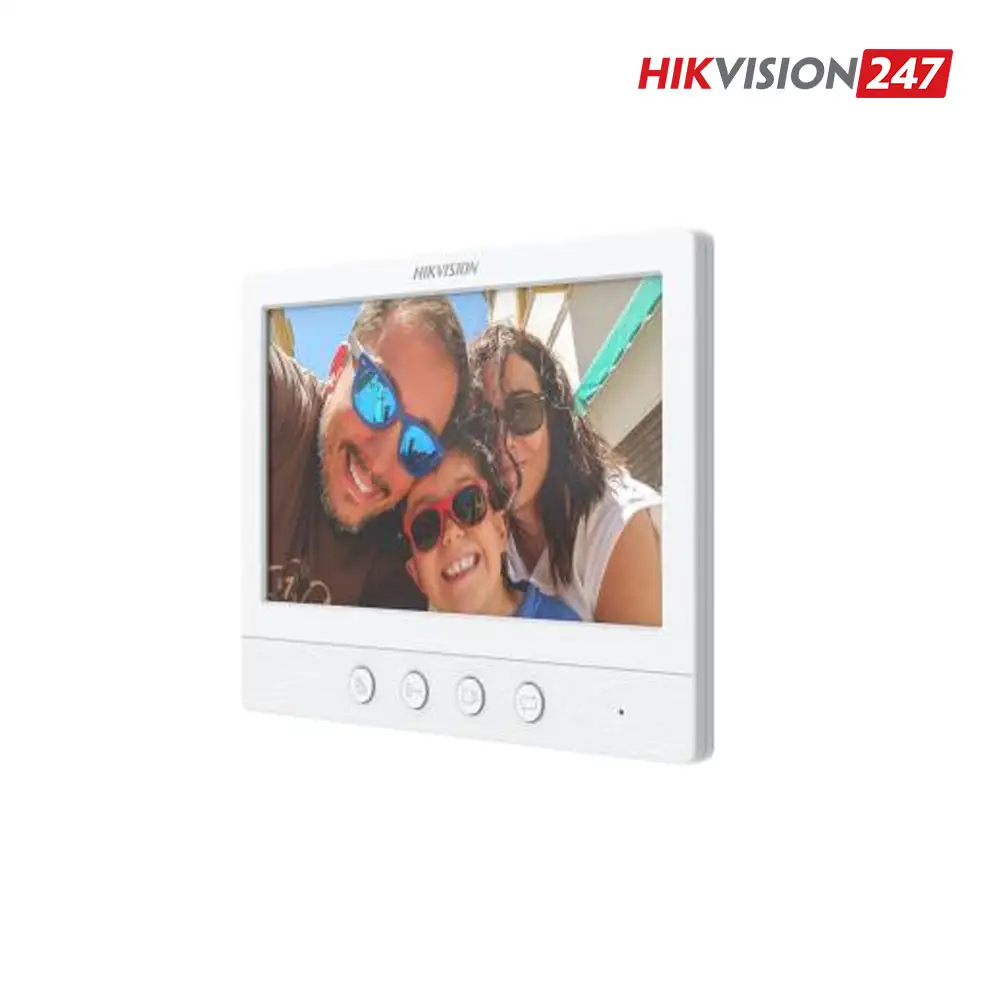

Màn hình chuông cửa analog 4-Wire 7 inch Hikvision DS-KH2230T(B)

DS-KH2230T(B) là màn hình trong nhà sử dụng công nghệ analog 4-Wire, đóng vai trò trung tâm tương tác của hệ thống video intercom tương thích. Khi có khách nhấn chuông tại trạm cửa, người dùng có thể quan sát hình ảnh, giao tiếp và thực hiện thao tác mở cửa ngay trên màn hình.

Thiết bị tập trung vào trải nghiệm sử dụng đơn giản với màn hình lớn 7 inch và các nút vật lý riêng cho những chức năng thường dùng. Đây là lựa chọn đáng chú ý cho người dùng ưu tiên hệ thống chuông cửa có hình sử dụng kết nối có dây thay vì phụ thuộc vào mạng Wi-Fi.

Tính năng nổi bật của DS-KH2230T(B)

Màn hình TFT 7 inch trên DS-KH2230T(B)

DS-KH2230T(B) được trang bị màn hình TFT màu 7 inch với độ phân giải 1024 × 600. Kích thước màn hình lớn giúp người dùng thuận tiện quan sát hình ảnh từ trạm cửa hoặc camera analog được kết nối vào hệ thống.

Với hệ thống video intercom, màn hình đủ lớn mang lại lợi ích rõ rệt khi cần nhận diện khách trước cửa. Người dùng có thể kiểm tra hình ảnh trước khi thực hiện đàm thoại hoặc mở khóa, từ đó chủ động hơn trong quá trình quản lý cửa ra vào.

DS-KH2230T(B) sử dụng 4 nút vật lý dễ thao tác

Thay vì phụ thuộc hoàn toàn vào giao diện cảm ứng, DS-KH2230T(B) sử dụng 4 nút vật lý dành cho các chức năng chính. Thiết kế này giúp thao tác nhanh và trực quan, đặc biệt phù hợp với người dùng muốn sử dụng hệ thống chuông cửa theo cách đơn giản.

Các chức năng chính bao gồm nhận hoặc kết thúc cuộc gọi, mở khóa cửa, xem hình ảnh trực tiếp và chuyển đổi nguồn camera. Người dùng không cần thực hiện nhiều bước trên menu để truy cập những chức năng thường xuyên sử dụng.

DS-KH2230T(B) hỗ trợ quan sát trạm cửa và camera analog

Một tính năng hữu ích của DS-KH2230T(B) là khả năng Live View. Người dùng có thể chủ động xem hình ảnh trực tiếp từ trạm cửa mà không cần chờ khách thực hiện cuộc gọi.

Ngoài trạm cửa, thiết bị còn hỗ trợ kết nối 1 camera analog thông qua giao diện BNC. Điều này giúp mở rộng thêm một góc quan sát cho hệ thống, chẳng hạn khu vực gần cửa ra vào, hành lang hoặc vị trí cần giám sát bổ sung.

Nút chuyển camera cho phép người dùng chuyển đổi giữa trạm cửa 1, trạm cửa 2 hoặc camera analog khi đang sử dụng chức năng xem trực tiếp. Nhờ đó, nhiều nguồn hình ảnh có thể được quản lý ngay trên cùng một màn hình trong nhà.

DS-KH2230T(B) hỗ trợ mở khóa từ xa

Khi khách gọi từ trạm cửa, người dùng có thể quan sát và giao tiếp trước khi quyết định mở cửa. DS-KH2230T(B) có nút Unlock riêng, cho phép thực hiện lệnh mở khóa thông qua hệ thống video intercom tương thích.

Việc kết hợp quan sát, đàm thoại và điều khiển mở cửa trên cùng một thiết bị giúp giảm thao tác và mang lại trải nghiệm thuận tiện hơn so với chuông cửa truyền thống.

Âm thanh hai chiều trên DS-KH2230T(B)

DS-KH2230T(B) tích hợp sẵn 1 micro đa hướng và 1 loa. Cấu hình này phục vụ giao tiếp giữa người sử dụng màn hình trong nhà và khách tại trạm cửa.

Nhờ kết hợp hình ảnh và âm thanh, người dùng có thể xác minh khách trước khi thực hiện thao tác mở khóa. Đây là chức năng cơ bản nhưng quan trọng đối với một hệ thống video intercom gia đình.

DS-KH2230T(B) hỗ trợ tối đa 3 màn hình trong nhà

Đối với nhà nhiều tầng hoặc công trình có nhiều khu vực sinh hoạt, chỉ một màn hình chuông cửa có thể gây bất tiện. DS-KH2230T(B) hỗ trợ cấu hình tối đa 3 màn hình trong nhà trong cùng hệ thống.

Trong cấu hình này, một thiết bị được thiết lập làm màn hình chính và tối đa 2 thiết bị còn lại hoạt động như màn hình mở rộng. Nhờ đó, người dùng có thể bố trí màn hình tại nhiều khu vực khác nhau để thuận tiện nhận cuộc gọi.

Hỗ trợ tối đa 2 trạm cửa trong hệ thống 4-Wire

Bên cạnh khả năng mở rộng màn hình, hệ thống còn hỗ trợ tối đa 2 trạm cửa. Cấu hình này phù hợp với công trình có hai vị trí ra vào cần được quản lý bằng cùng hệ thống video intercom.

Khi kết hợp đầy đủ, một hệ thống có thể gồm tối đa 2 trạm cửa và 3 màn hình trong nhà. Số lượng thiết bị và sơ đồ đấu nối cần được xác định trước khi thi công để đảm bảo cấu hình đúng.

Kết nối 4-Wire trên DS-KH2230T(B)

DS-KH2230T(B) sử dụng kết nối analog 4-Wire giữa màn hình và trạm cửa tương thích. Thiết bị có tổng cộng 4 giao diện 4-Wire, trong đó 2 giao diện dành cho màn hình mở rộng và 2 giao diện dành cho trạm cửa.

Kiến trúc có dây phù hợp với những công trình ưu tiên đường truyền vật lý và không muốn chức năng video intercom cơ bản phụ thuộc vào chất lượng mạng Wi-Fi.

DIP switch hỗ trợ thiết lập màn hình chính và màn hình mở rộng

DS-KH2230T(B) được trang bị DIP switch 1 bit. Trong hệ thống nhiều màn hình, DIP switch được sử dụng để xác định thiết bị chính hoặc thiết bị mở rộng theo hướng dẫn cấu hình.

Khi lắp đặt nhiều màn hình, kỹ thuật viên cần kiểm tra chính xác trạng thái DIP switch trên từng thiết bị trước khi vận hành hệ thống.

DS-KH2230T(B) phù hợp với nhu cầu nào?

Với màn hình 7 inch, kết nối analog 4-Wire và khả năng mở rộng nhiều thiết bị, DS-KH2230T(B) phù hợp với các hệ thống video intercom gia đình cần cách vận hành đơn giản và trực quan.

• Nhà ở cần màn hình chuông cửa có hình 7 inch.
• Nhà phố hoặc biệt thự sử dụng hệ thống intercom 4-Wire.
• Nhà nhiều tầng cần bố trí tối đa 3 màn hình trong nhà.
• Công trình có tối đa 2 trạm cửa.
• Người dùng muốn quan sát thêm 1 camera analog.
• Hệ thống cần chức năng quan sát, đàm thoại và mở khóa từ màn hình trong nhà.
• Người dùng ưu tiên nút vật lý dễ thao tác.

Tại sao nên chọn DS-KH2230T(B)?

DS-KH2230T(B) tập trung vào những chức năng thực tế nhất của một màn hình video intercom: xem khách, nhận cuộc gọi, đàm thoại, mở khóa và chủ động quan sát khu vực cửa.

Màn hình TFT 7 inch giúp việc quan sát thuận tiện, trong khi 4 nút vật lý mang lại cách điều khiển trực tiếp. Đây là ưu điểm đáng chú ý đối với gia đình có nhiều thành viên và cần một thiết bị dễ làm quen.

Khả năng kết nối tối đa 2 trạm cửa, 3 màn hình trong nhà và 1 camera analog cũng giúp hệ thống linh hoạt hơn. Người dùng có thể xây dựng cấu hình cơ bản ban đầu và lựa chọn cấu hình nhiều màn hình phù hợp với thiết kế của công trình.

Hướng dẫn lắp đặt DS-KH2230T(B)

DS-KH2230T(B) sử dụng phương thức lắp nổi và được thiết kế cho môi trường trong nhà. Nên chọn vị trí có độ cao phù hợp để người dùng dễ quan sát màn hình và thao tác các nút chức năng.

Trước khi đấu dây, cần ngắt nguồn của toàn bộ thiết bị trong hệ thống. Kiểm tra sơ đồ 4-Wire, đầu vào nguồn 12 VDC, trạm cửa, màn hình mở rộng và camera analog trước khi thực hiện kết nối.

Nếu hệ thống có nhiều màn hình, cần thiết lập chính xác màn hình chính và màn hình mở rộng thông qua DIP switch. Sau khi hoàn thành đấu nối, kiểm tra từng chức năng gồm nhận cuộc gọi, đàm thoại, Live View, chuyển camera và mở khóa.

Lưu ý khi đấu nối hệ thống 4-Wire

Cần đấu đúng từng dây theo sơ đồ kỹ thuật, không thay đổi kết nối khi hệ thống đang có nguồn. Với công trình đi dây âm tường, nên kiểm tra tính liên tục và tình trạng dây trước khi lắp hoàn thiện màn hình.

Nếu sử dụng thêm camera analog, cần kết nối đúng giao diện BNC và kiểm tra tiêu chuẩn tín hiệu tương thích trước khi vận hành.

Hướng dẫn sử dụng và bảo quản DS-KH2230T(B)

Trong quá trình sử dụng DS-KH2230T(B), nên vệ sinh màn hình bằng khăn mềm và tránh để chất lỏng tiếp xúc trực tiếp với thiết bị. Không sử dụng hóa chất mạnh hoặc vật liệu có khả năng làm xước bề mặt màn hình.

Thiết bị được thiết kế cho môi trường trong nhà với nhiệt độ hoạt động từ -10°C đến 55°C và độ ẩm 10% đến 90% không ngưng tụ. Không nên lắp màn hình tại vị trí có nước, độ ẩm ngưng tụ hoặc nguồn nhiệt trực tiếp.

Nếu hình ảnh, âm thanh hoặc chức năng mở khóa hoạt động không ổn định, nên kiểm tra nguồn 12 VDC, đường dây 4-Wire và các đầu nối trước khi thay đổi cấu hình thiết bị.

Liên hệ báo giá DS-KH2230T(B) và tư vấn hệ thống 4-Wire

Nếu bạn đang cần một màn hình video intercom với màn hình TFT 7 inch, nút vật lý, kết nối 4-Wire, hỗ trợ mở khóa, Live View và camera analog, DS-KH2230T(B) là model đáng cân nhắc cho hệ thống tương thích.

Liên hệ ngay để nhận báo giá DS-KH2230T(B) và tư vấn cấu hình phù hợp với công trình. Việc xác định đúng số lượng trạm cửa, màn hình trong nhà, camera analog và sơ đồ dây ngay từ đầu sẽ giúp hệ thống dễ thi công, thuận tiện sử dụng và hạn chế chi phí phát sinh về sau.
